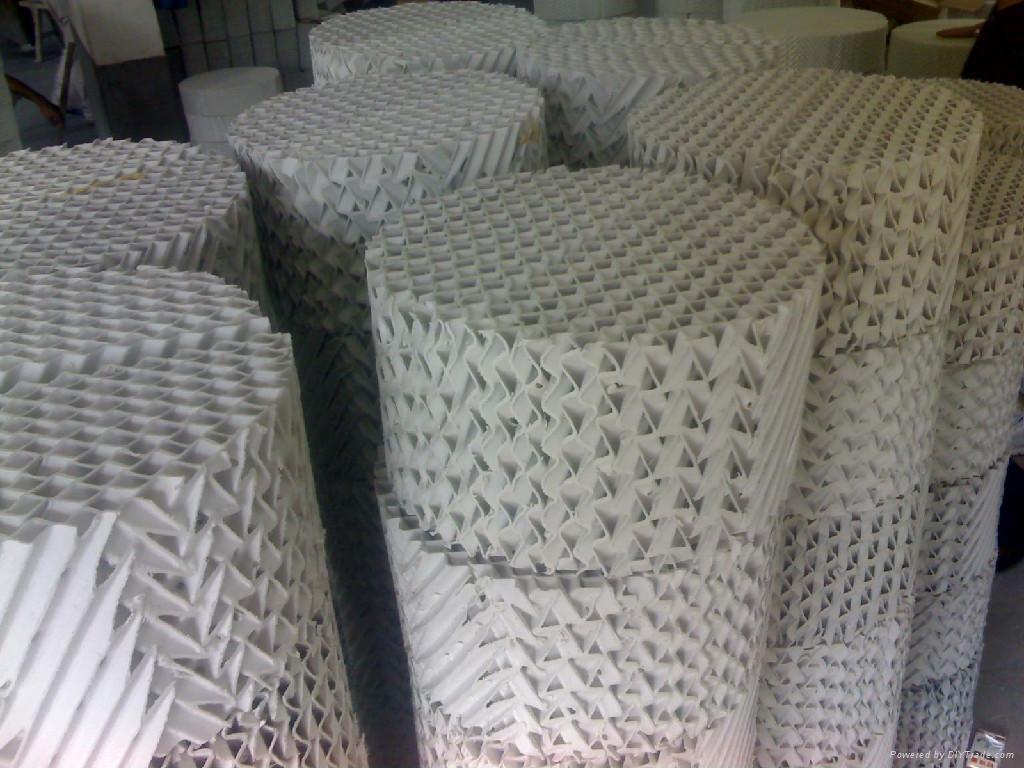

陶瓷波纹填料简介:
陶瓷规整波纹填料是一种新型规整填料,它是由许多具有相同几何形状的填料单元体组成。由于陶瓷独特的结构,具有良好的亲水性能,其表面可形成极薄的液膜的湍动及气流的倾斜曲折通道能促进气流但又不阻挡气流使陶瓷填料能与金属填料相匹敌,而其耐腐蚀、耐高温性能金属填料却无法相比。表面结构有良好的湿润性能,能使液体加快流动、使填料滞液量降至最低。从而降低了过热、聚合和结焦的机会。
陶瓷波纹填料分类:
X型具有较小的压降,而Y型则具有更好的传质性能。为了兼顾压降和传质性能,可在板上开孔。由于规整填料无明显的放大效应,其表面粗糙度过材质独具的抗腐蚀特性,在石油化工的蒸馏、汽提、吸收、抽提等传质过程中。
陶瓷波纹填料优点:
5.用作换热器、除雾器或催化剂载体等。
陶瓷波纹填料几何特性:
填料型号 |
理论板数 1/m |
倾斜角° |
比表面积 m2/m3 |
空隙率% |
水力直径mm |
压力降 mm/Hg |
堆积密度 kg/m3 |
液体负荷 m3/m3 |
最大F因子 (kg/m3)0.5 |
100X |
1 |
30 |
103 |
90 |
30 |
1.2 |
280 |
0.2-100 |
3.5 |
125Y |
1.7 |
45 |
125 |
88 |
28 |
1.5 |
360 |
0.2-100 |
3 |
125X |
1.5 |
30 |
125 |
86 |
28 |
1.5 |
370 |
0.2-100 |
3.2 |
150Y |
2 |
45 |
150 |
85 |
15 |
2 |
370 |
0.2-100 |
2.8 |
150X |
1.8 |
30 |
150 |
85 |
15 |
1.8 |
350 |
0.2-100 |
3.0 |
250Y |
2.5-2.8 |
45 |
250 |
82 |
12 |
2.2 |
420 |
0.2-100 |
2.6 |
250X |
2.3-2.7 |
30 |
250 |
82 |
12 |
2 |
400 |
0.2-100 |
2.8 |
300Y |
3.25-3.5 |
45 |
300 |
81 |
11 |
2.5 |
450 |
0.2-100 |
2.25-2.3 |
350Y |
3-4 |
45 |
350 |
80 |
10 |
2.5 |
470 |
0.2-100 |
2.6 |
400Y |
2.8-3.2 |
45 |
400 |
79 |
8 |
3.5 |
480 |
0.2-100 |
2.0 |
400X |
2.8 |
30 |
400 |
79 |
8 |
3 |
480 |
0.2-100 |
2.2 |
450Y |
4 |
45 |
450 |
76 |
7 |
4.5 |
580 |
0.2-100 |
1.8 |
450X |
3-4 |
30 |
450 |
76 |
7 |
4.4 |
580 |
0.2-100 |
2.0 |
500X |
5 |
30 |
500 |
73.5 |
7 |
4.5 |
600 |
0.2-100 |
2.3 |
500Y |
5-6 |
45 |
500 |
73.5 |
7.5 |
4.6 |
600 |
0.2-100 |
2.1 |
700Y |
7 |
45 |
700 |
72 |
5 |
4.8 |
680 |
0.2-100 |
2.3 |
