金属鲍尔环简介:

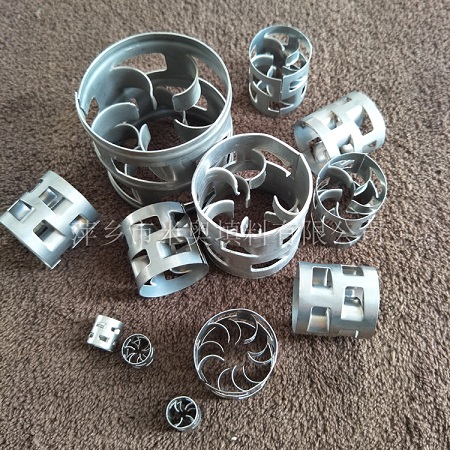

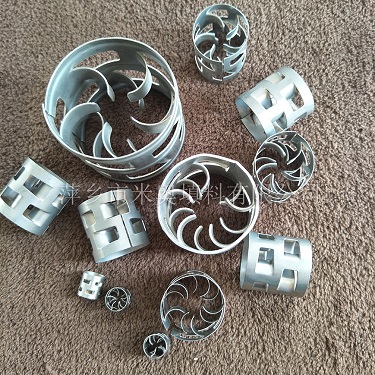

金属鲍尔环填料是20世纪40年代德国BASF公司在拉西环填料的基础上开发的,它采用金属薄板冲扎制成,在环壁上开出了两排带有内伸舌叶的窗孔,每排窗有五个舌叶弯入环内,指向环心,在中心处几乎相搭,上下两层窗孔的位置相互错开,一般开孔的总面积约为整个环面积的35%左右。由于在环壁上开了许多窗孔,使得填料层内的气、液分布情况及传质性能比拉西环有较大的改善。金属鲍尔环填料层内的气体和液体分布较之拉西环有较大的改善,尤其是填料环内表面容易被液体润湿,使得内表面得以充分利用。同种材质、同样规格的鲍尔环填料,较之拉西环不但具有较大的通过能力和较低的压降,而且使塔的分离效率有所提高,操作弹性也有所增大。广泛应用于石油化工、化肥、环保等行业的填料塔中。
金属鲍尔环特性:
鲍尔环填料具有低压降、通量大、效率高的特点。HYPAK填料较同类尺寸的PALL环具有更低的压降及更高的优质效率,而且在填料层内液体分布好。
金属鲍尔环的应用:
适用于各种分离、吸收、脱吸装置,常减压装置,合成氨脱碳、脱硫系统,乙笨分离,异辛烷/甲笨分离等。
金属鲍尔环几何特性数据:
金属鲍尔环 |
型号 |
规格 |
比表面积 |
空隙率 |
个数 |
堆积重量 |
干填料因子 |
D×H×δ |
α |
ε |
n |
γρ |
α/ε3 |
||
mm |
m2/m3 |
m3/m3 |
m-3 |
kg/m3 |
m-1 |
||
Dg16 |
16×16×0.5 |
311 |
0.93 |
171000 |
539 |
455 |
|
Dg25 |
25×25×0.6 |
233 |
0.937 |
55900 |
489 |
232 |
|
Dg38 |
38×18×0.8 |
129 |
0.945 |
13700 |
432 |
153 |
|
Dg50 |
50×50×1.0 |
112.3 |
0.949 |
6500 |
395 |
131 |
|
Dg76 |
76×76×1.5 |
70 |
0.952 |
1756 |
374 |
81 |
金属鲍尔环主要材质:不锈钢304,316,316L, 321、201,碳钢等
