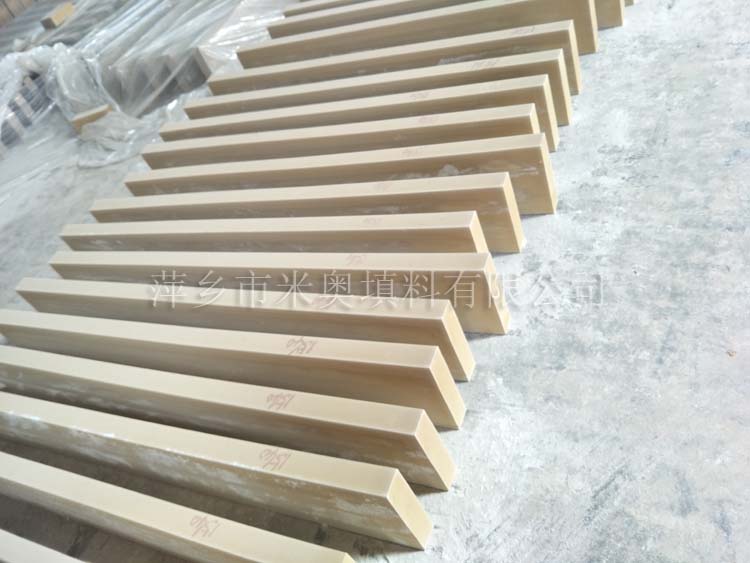

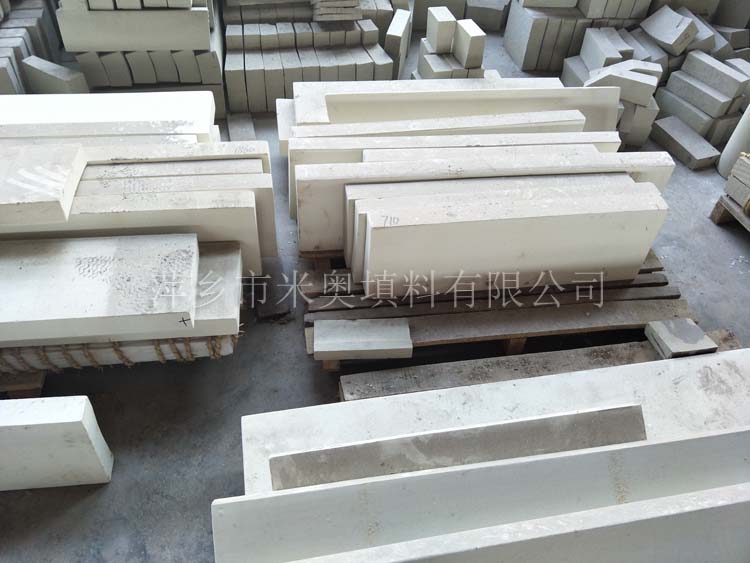

陶瓷条梁支撑
一.产品性能描述
陶瓷条梁全称为化工设备用支撑陶瓷条梁(简称陶瓷支撑梁),由条梁、格栅或陶瓷十字环组合而成。它是根据塔体直径设计成具有一定间隙及开孔率的填料支撑塔内件产品。产品由氧化铝、黏土及其他无机非金属原料经配方、成型、烧结等工艺处理,适用于耐酸腐蚀支撑填料的板状的耐酸耐温的高强度陶瓷制品。
陶瓷支撑条梁不仅具有优异的机械强度,还具有耐硫酸、硝酸等强化学腐蚀性介质,同时耐高温,急冷急热性能优良。产品主要应用于各种化学工业设备中,用作耐酸腐蚀支承填料的化工设备塔用支撑条梁.陶瓷支撑条梁主要采用氧化铝、黏土及其它无机非金属原料经配方、成型、烧结等工艺处理加工而成.它的主要特点是:综合大开率可达55%以上,能适应1.5-2m/s的高气速要求,产品安装简易,造价低,对于老厂改造只要稍作改动,就能满足设计要求,对支承结构进行维修,更换非常容易,而且检修工期短,使用寿命长。
二.陶瓷支撑条梁主要技术指标见下表:
项 目 |
单位 |
技术要求 |
||||||
L-1 |
L-2 |
L-3 |
L-4 |
|||||
外观质量 |
- |
不允许有裂纹、开裂现象. |
||||||
Al2O3/% |
% |
Al2O3>60 |
50.0<Al2O3≤60 |
30.0<Al2O3≤50 |
Al2O3≤30 |
|||
体积密度 |
g/cm3 |
≥3.2 |
≥2.6 |
≥2.4 |
≥2.35 |
|||
耐酸度 |
% |
≥98.5 |
≥99 |
≥99.5 |
≥99.8 |
|||
吸水率 |
% |
<0.5 |
<0.5 |
<0.5 |
<0.5 |
|||
弯曲强度 |
Mpa |
≥150 |
≥120 |
≥80 |
≥50 |
|||
抗压强度 |
Mpa |
≥400 |
≥280 |
≥240 |
≥180 |
|||
热稳定性 |
(△t)/℃ |
230 |
150 |
130 |
130 |
|||
试验一次后,试样不得有裂纹、剥落等破损现象. |
||||||||
|
|
|
|
|
|
|
|
|
三.陶瓷支撑条梁规格(mm)
宽 度 |
长 度 |
高 度 |
40 |
≤2500 |
150 |
65 |
180 |
|
75 |
220 |
|
80 |
230 |
|
85 |
254 |
产品规格尺寸也可按供客户要求定制。
